Bộ điều hợp ổ cắm PGA

Sản phẩm mục của Bộ điều hợp ổ cắm PGA, chúng tôi là nhà sản xuất chuyên ngành từ Trung Quốc, Ổ cắm PGA, ổ cắm mPGA nhà cung cấp / nhà máy, bán buôn-chất lượng cao sản phẩm của Ổ cắm mạch tích hợp R & D và sản xuất, chúng tôi có hoàn hảo sau bán hàng dịch vụ và hỗ trợ kỹ thuật. Rất mong nhận được sự hợp tác của bạn!

Trung Quốc Bộ điều hợp ổ cắm PGA Các nhà cung cấp

Ổ cắm PGA Pin Ổ cắm Mảng Lưới
Một mảng lưới pin, thường được viết tắt là PGA, là một loại bao bì mạch tích hợp. Trong PGA, gói có hình vuông hoặc hình chữ nhật và các chân được sắp xếp thành một mảng thông thường ở mặt dưới của gói. Các chân thường cách nhau 2,54 mm (0,1 ") và có thể hoặc không bao phủ toàn bộ mặt dưới của gói hàng.
PGA thường được gắn trên các bảng mạch in bằng phương pháp thông qua lỗ hoặc cắm vào ổ cắm. PGA cho phép nhiều chân trên mỗi mạch tích hợp hơn các gói cũ hơn, chẳng hạn như gói hai dòng (DIP).

Ổ cắm và bộ điều hợp PGA
Ổ cắm và bộ điều hợp Pin P Array (PGA) có lực chèn thấp có sẵn trong nhiều loại cách điện tuân thủ RoHS với hàng trăm lựa chọn thiết bị đầu cuối được gia công bằng vít. Hầu như bất kỳ dấu chân PGA nào cũng có thể được cung cấp, bao gồm cả các mô hình xen kẽ.

Ổ cắm và bộ điều hợp PGA   Tổng quan
Xây dựng bền bỉ cho hầu hết mọi ứng dụng
Nhiều loại vật liệu, chiều dài và kích cỡ
Phương pháp hiệu quả về chi phí để thay thế, sửa chữa hoặc nâng cấp các thiết bị PGA
Các tùy chọn độc đáo như thiết bị đầu cuối phôi hàn loại bỏ nhu cầu hàn sóng trong các ứng dụng hỗn hợp SMT / Thru-lỗ
Các chất cách điện tuân thủ RoHS và các đầu nối được gia công bằng trục vít tương thích với quá trình xử lý không có chì - chọn mạ mờ Tin / Vàng (MG) hoặc Vàng / Vàng (GG)

Ổ cắm mảng lưới (PGA) của Antenk
Các mạch in phức tạp là quá có giá trị để mạo hiểm hàn trực tiếp vào các mạch tích hợp (IC) đắt tiền. Sử dụng một ổ cắm là câu trả lời. Việc sử dụng ổ cắm mang lại những lợi thế chứng minh hiệu quả chi phí và đơn giản hóa thiết kế bảng.

Dòng ổ cắm bộ xử lý của Antenk được thiết kế để sử dụng với các gói vi xử lý dựa trên Intel và AMD. Các loại ổ cắm bao gồm mảng lưới đất (LGA), mảng lưới vi pin (mPGA) và PGA với lực chèn thấp đến không. Ổ cắm mPGA và PGA được thiết kế cho các gói vi xử lý khác nhau cho máy tính xách tay, máy tính để bàn và máy chủ. Đối với các ứng dụng tùy chỉnh, ổ cắm nén có thể được cấu hình cho ứng dụng cụ thể.

mPGA / PGA (ZIF)
Các ổ cắm này cung cấp giao diện PGA lực chèn bằng không (ZIF) cho gói PGA của bộ vi xử lý và được gắn vào PCB bằng công nghệ hàn bề mặt (SMT). Ổ cắm PGA có sẵn trong các mảng lên đến 989 vị trí với đòn bẩy đơn, trình điều khiển trục vít và phương pháp truyền động cờ lê lục giác.
Ổ cắm PGA (LIF)
Các ổ cắm này chủ yếu được sử dụng cho các ứng dụng kiểm tra gói vi xử lý bằng cách sử dụng phụ kiện hàn xuyên lỗ cho thiết kế PCB. Các tiếp điểm là tay áo bên ngoài máy vít với các tiếp điểm bên trong được đóng dấu và hình thành hoặc rút ra. Mảng tùy chỉnh có sẵn ở hơn 1.000 vị trí.

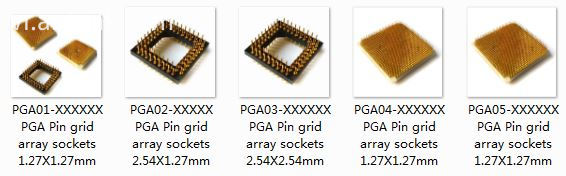

Loại ổ cắm Pin Grid Array (PGA)
mPGA
PGA

PGA

Các ứng dụng tiêu biểu của PGA :
Loại bỏ tải bằng tay của chân, tạo điều kiện cho mối hàn có thể nhìn thấy, gắn kết cấu hình cấu hình thấp hoặc giao phối bảng.
